前言
今天我们来接着讲《用C++画图》的第四期。上一篇文章的末尾表明我这次本来是要讲CSG的，可最近我用前面已完成的部分画图时发现一个效率上的问题。我们知道，通过图形的SDF可以判断像素位于图形的内部还是外部，内部上色即可。可是如果不限制对于每个图元的计算区域，我们绘制每个图元时都要遍历整个画布的像素。这样一来，如果整个图片由大量小图元构成，那计算量将会大大浪费。
在第二篇 用C++画图（二）：绘图算法 中，我就提到了只对“可能被填充的区域”中的像素进行判断，来减少运算量。当时是只对线段和圆单独计算，那今天我们的目的是以接口的形式为每个图元判断“可能被填充的区域”，或者另一个学名：包围盒。
包围盒
以下是 百度百科 对包围盒的介绍：
包围盒是一种求解离散点集最优包围空间的算法，基本思想是用体积稍大且特性简单的几何体（称为包围盒）来近似地代替复杂的几何对象。
常见的包围盒算法有AABB包围盒、包围球、方向包围盒OBB以及固定方向凸包FDH。
碰撞检测问题在虚拟现实、计算机辅助设计与制造、游戏及机器人等领域有着广泛的应用，甚至成为关键技术。而包围盒算法是进行碰撞干涉初步检测的重要方法之一。
简而言之，包围盒就是一个包含了原来的复杂几何体的简单几何体，这个简单几何体拥有边界便于计算的性质。所以说为了填充原复杂图形，只需对包围盒内的像素计算即可。

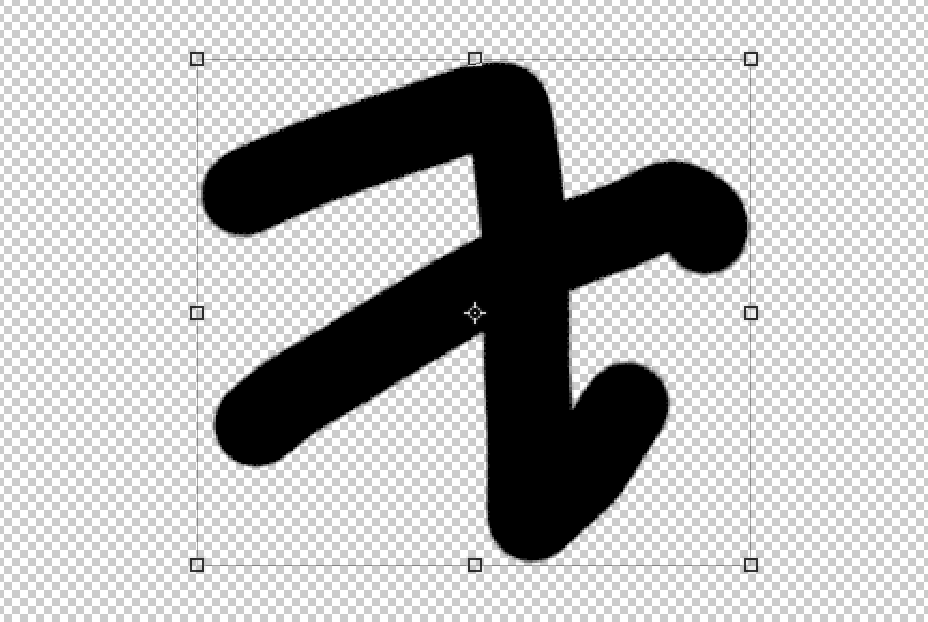

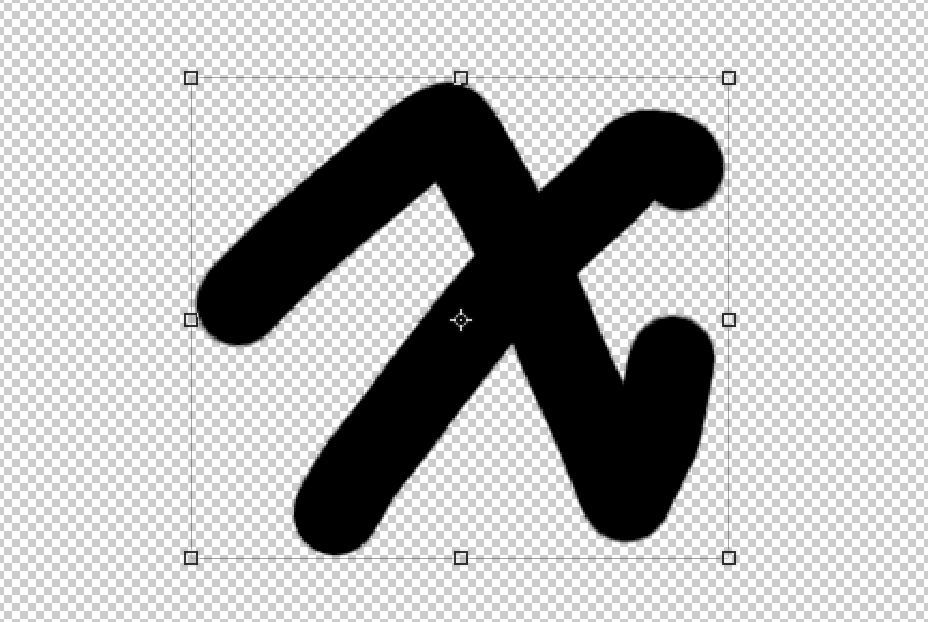

那么边界最易于计算的几何体是啥呢？很显然，就是四边都平行于像素网格的矩形。在常用图形处理软件（如PS）中你可以发现，所有的图元都是使用这种包围盒来描述的：
这种包围盒名为：AABB(Axially Aligned Bounding Box，轴向平行包围盒)，描述它也非常容易。对于一个二维的AABB，只需要四个量便能确定，即为：
typedef struct
{
double xMin; //横坐标下界
double yMin; //纵坐标下界
double xMax; //横坐标上界
double yMax; //纵坐标上界
}AABBdata;
那么我们在总图元类 Figure 中添加一个返回AABB的接口：
virtual AABBdata AABB() = 0;
接下来在各个派生类中完成接口即可。

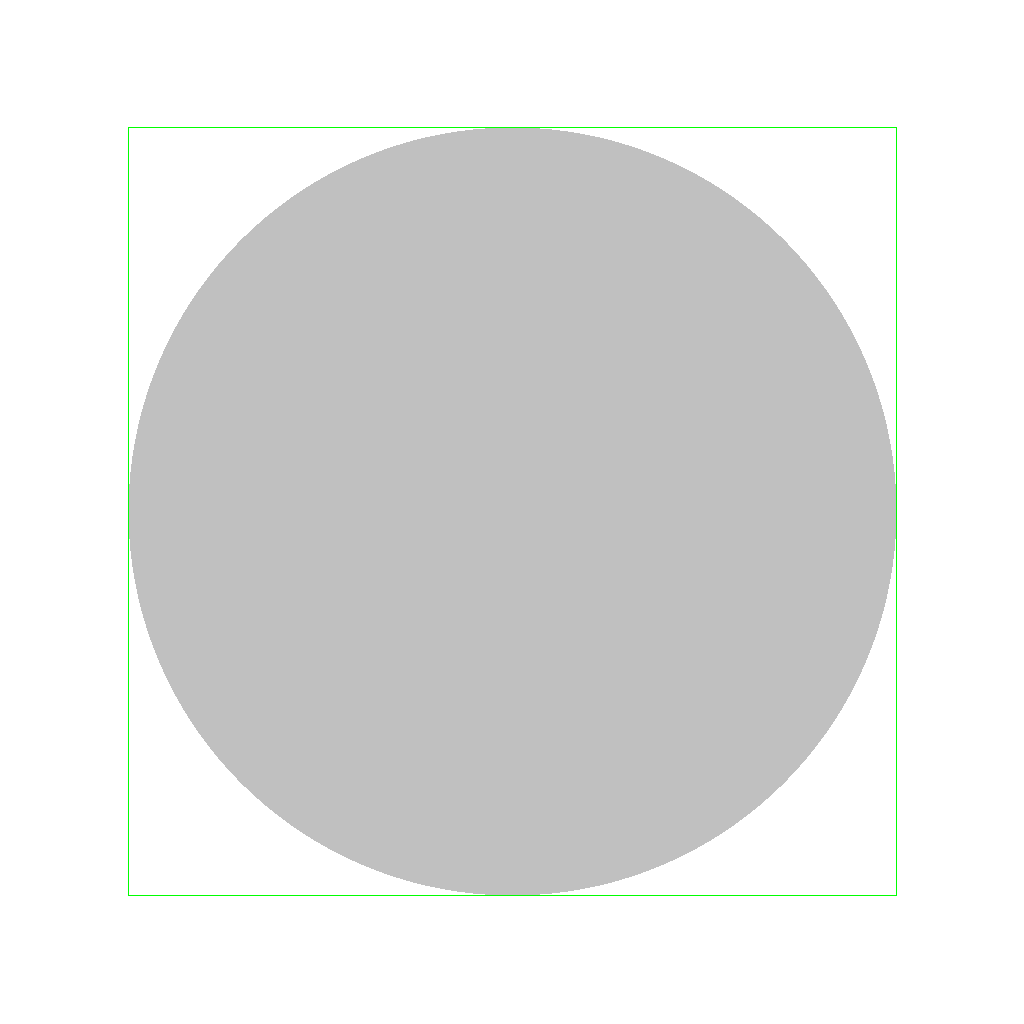

圆
AABBdata AABB()
{
AABBdata res;
res.xMin = center.x - radius;
res.yMin = center.y - radius;
res.xMax = center.x + radius;
res.yMax = center.y + radius;
return res;
}

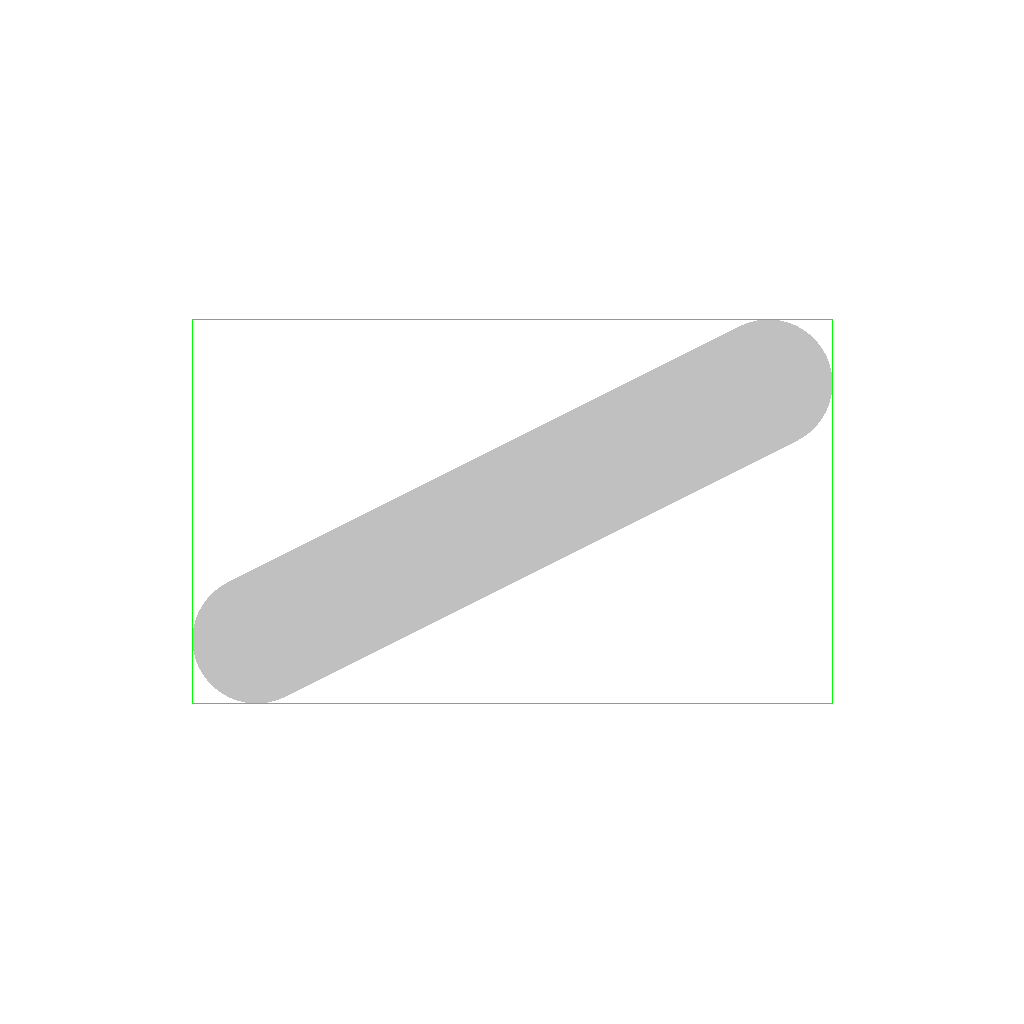

线段（胶囊）
AABBdata AABB()
{
AABBdata res;
res.xMin = min(endpoint1.x, endpoint2.x) - radius;
res.yMin = min(endpoint1.y, endpoint2.y) - radius;
res.xMax = max(endpoint1.x, endpoint2.x) + radius;
res.yMax = max(endpoint1.y, endpoint2.y) + radius;
return res;
}

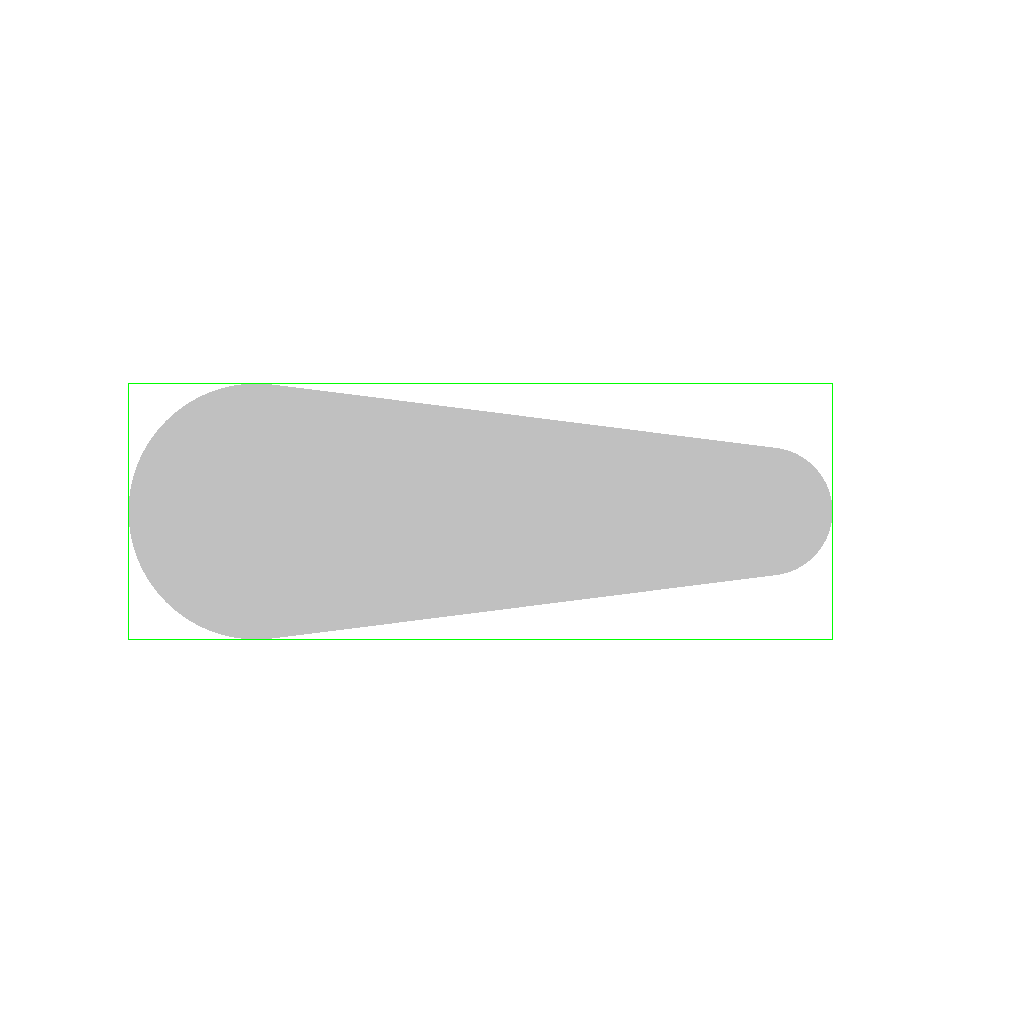

变宽胶囊
AABBdata AABB()
{
AABBdata res;
res.xMin = min(endpoint1.x - radius1, endpoint2.x - radius2);
res.yMin = min(endpoint1.y - radius1, endpoint2.y - radius2);
res.xMax = max(endpoint1.x + radius1, endpoint2.x + radius2);
res.yMax = max(endpoint1.y + radius1, endpoint2.y + radius2);
return res;
}

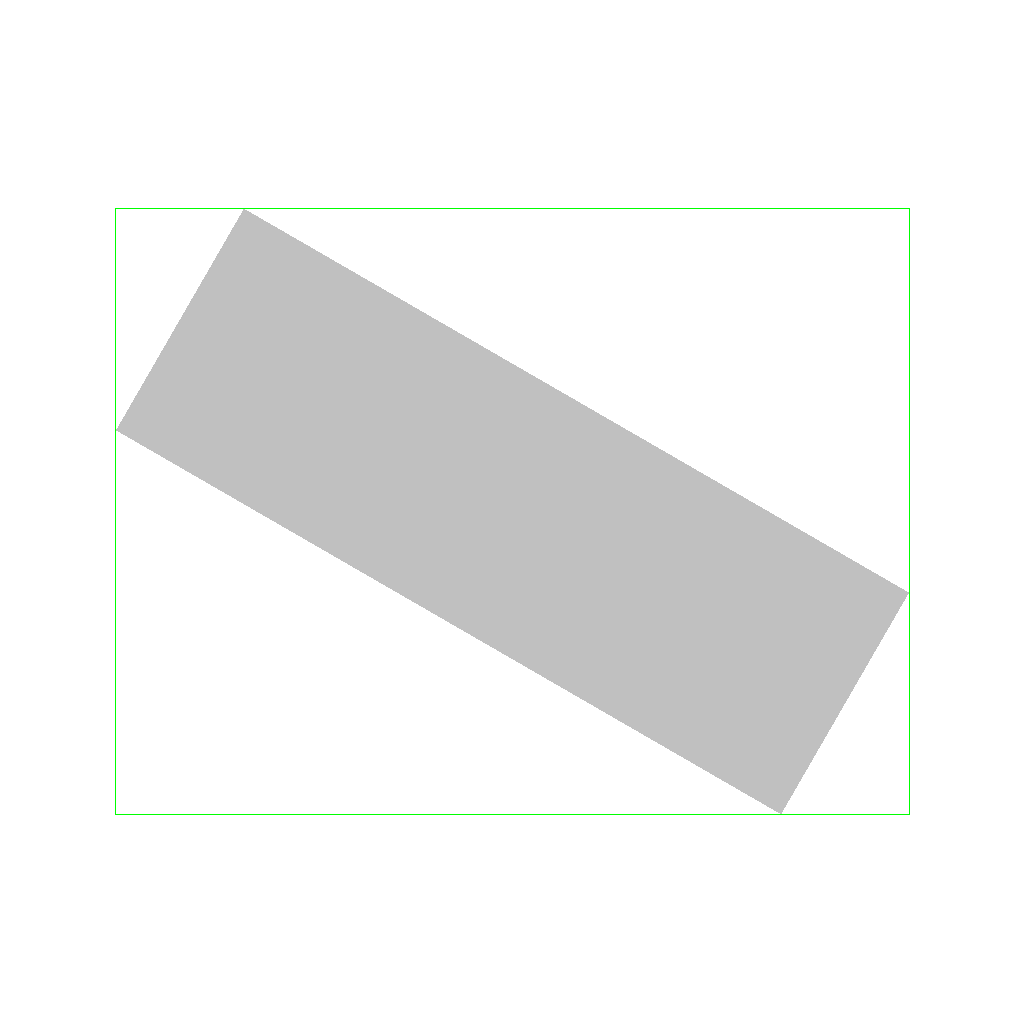

矩形
AABBdata AABB()
{
AABBdata res;
double cos_ = cos(theta);
double sin_ = sin(theta);
double dx = max(abs(size.x * cos_ - size.y * sin_), abs(size.x * cos_ + size.y * sin_));
double dy = max(abs(size.x * sin_ + size.y * cos_), abs(size.x * sin_ - size.y * cos_));
res.xMin = center.x - dx;
res.yMin = center.y - dy;
res.xMax = center.x + dx;
res.yMax = center.y + dy;
return res;
}

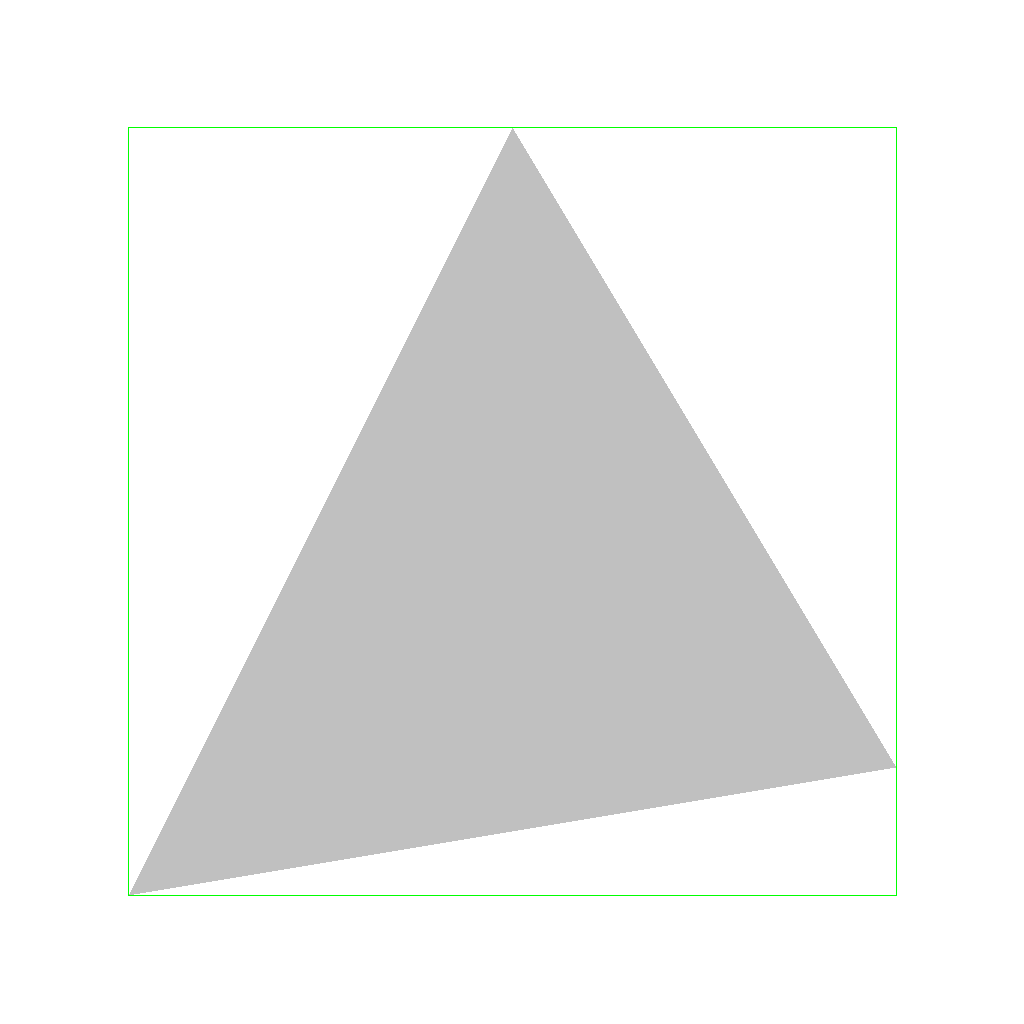

三角形
AABBdata AABB()
{
AABBdata res;
res.xMin = min(min(vertex1.x, vertex2.x), vertex3.x);
res.yMin = min(min(vertex1.y, vertex2.y), vertex3.y);
res.xMax = max(max(vertex1.x, vertex2.x), vertex3.x);
res.yMax = max(max(vertex1.y, vertex2.y), vertex3.y);
return res;
}

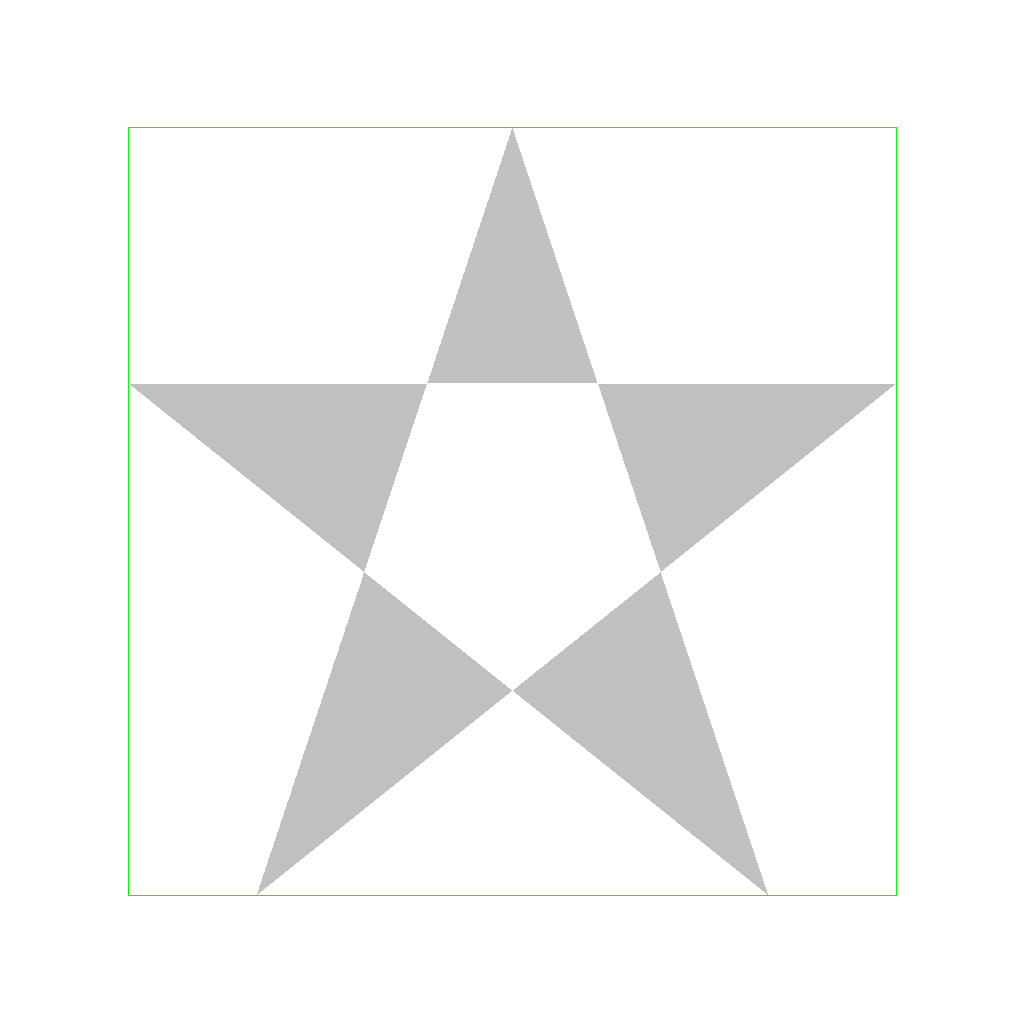

多边形
AABBdata AABB()
{
AABBdata res;
res.xMin = vertex[0].x;
res.xMax = vertex[0].x;
res.yMin = vertex[0].y;
res.yMax = vertex[0].y;
for (int i = 0; i < vertexNumber; i++)
{
if (vertex[i].x > res.xMax)
res.xMax = vertex[i].x;
if (vertex[i].x < res.xMin)
res.xMin = vertex[i].x;
if (vertex[i].y > res.yMax)
res.yMax = vertex[i].y;
if (vertex[i].y < res.yMin)
res.yMin = vertex[i].y;
}
return res;
}

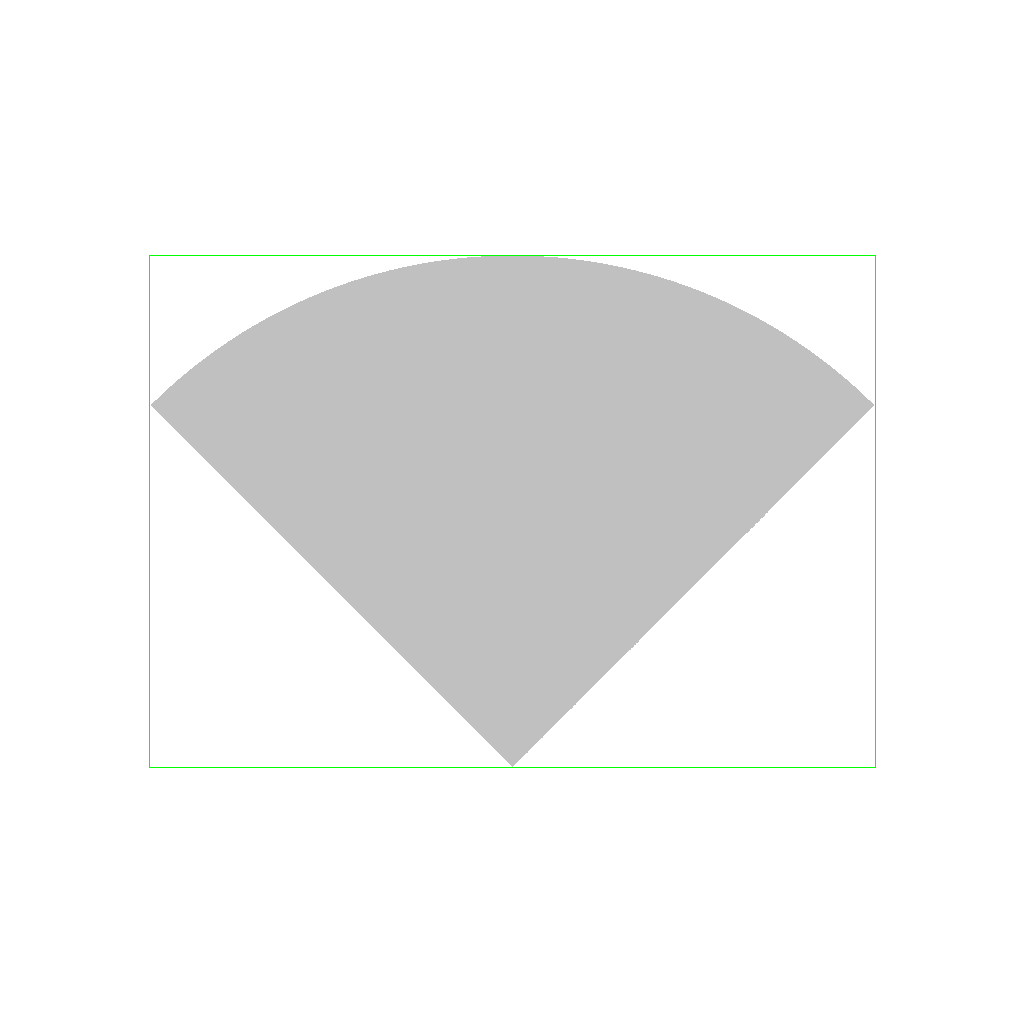

扇形
AABBdata AABB()
{
AABBdata res;
double dtheta = theta2 - theta1;
double x1 = radius * cos(theta1), y1 = radius * sin(theta1);
double x2 = radius * cos(theta2), y2 = radius * sin(theta2);
if ((0 - theta1) - 2 * PI * floor((0 - theta1) / (2 * PI)) < dtheta)
res.xMax = center.x + radius;
else
res.xMax = center.x + max(max(x1, x2), 0.);
if ((PI / 2 - theta1) - 2 * PI * floor((PI / 2 - theta1) / (2 * PI)) < dtheta)
res.yMax = center.y + radius;
else
res.yMax = center.y + max(max(y1, y2), 0.);
if ((PI - theta1) - 2 * PI * floor((PI - theta1) / (2 * PI)) < dtheta)
res.xMin = center.x - radius;
else
res.xMin = center.x + min(min(x1, x2), 0.);
if ((PI * 3 / 2 - theta1) - 2 * PI * floor((PI * 3 / 2 - theta1) / (2 * PI)) < dtheta)
res.yMin = center.y - radius;
else
res.yMin = center.y + min(min(y1, y2), 0.);
return res;
}

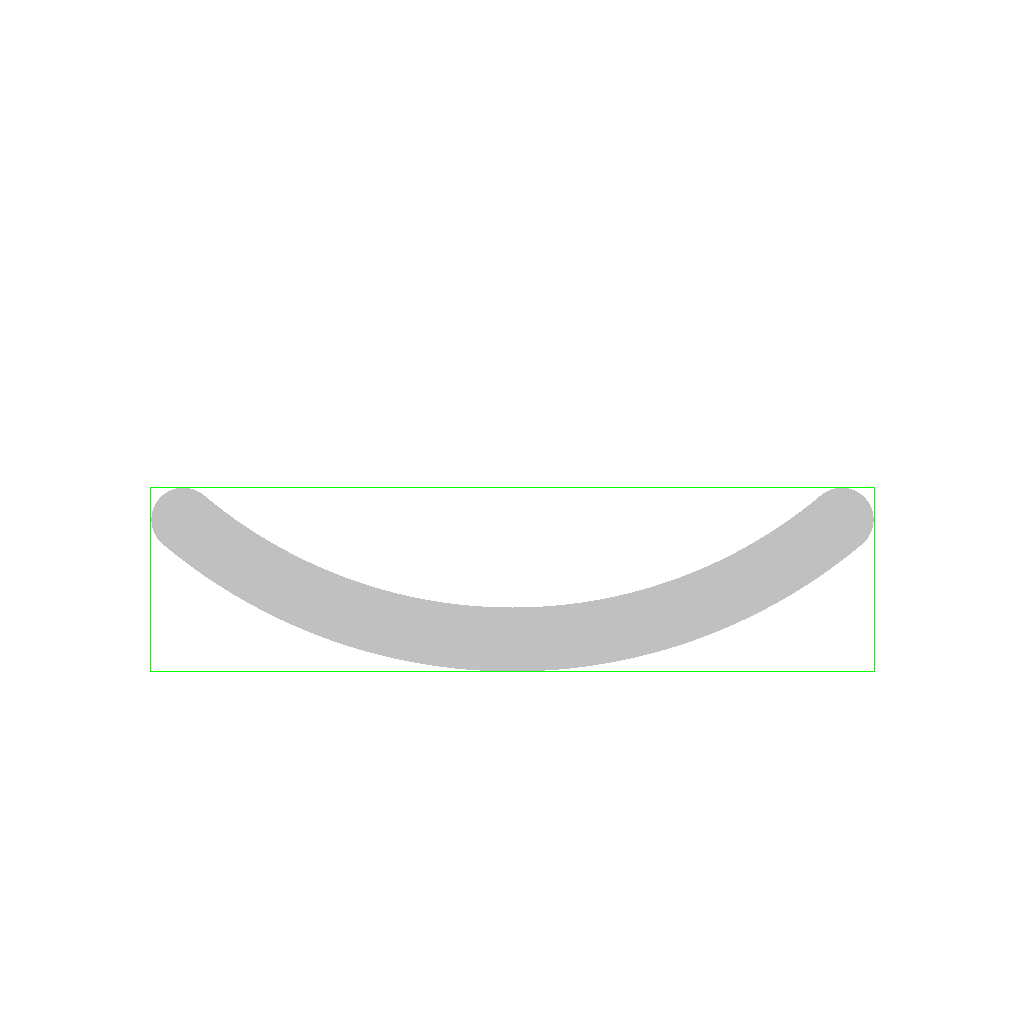

弧
AABBdata AABB()
{
AABBdata res;
double dtheta = theta2 - theta1;
double x1 = radius1 * cos(theta1), y1 = radius1 * sin(theta1);
double x2 = radius1 * cos(theta2), y2 = radius1 * sin(theta2);
if ((0 - theta1) - 2 * PI * floor((0 - theta1) / (2 * PI)) < dtheta)
res.xMax = center.x + radius1 + radius2;
else
res.xMax = center.x + max(x1, x2) + radius2;
if ((PI / 2 - theta1) - 2 * PI * floor((PI / 2 - theta1) / (2 * PI)) < dtheta)
res.yMax = center.y + radius1 + radius2;
else
res.yMax = center.y + max(y1, y2) + radius2;
if ((PI - theta1) - 2 * PI * floor((PI - theta1) / (2 * PI)) < dtheta)
res.xMin = center.x - radius1 - radius2;
else
res.xMin = center.x + min(x1, x2) - radius2;
if ((PI * 3 / 2 - theta1) - 2 * PI * floor((PI * 3 / 2 - theta1) / (2 * PI)) < dtheta)
res.yMin = center.y - radius1 - radius2;
else
res.yMin = center.y + min(y1, y2) - radius2;
return res;
}

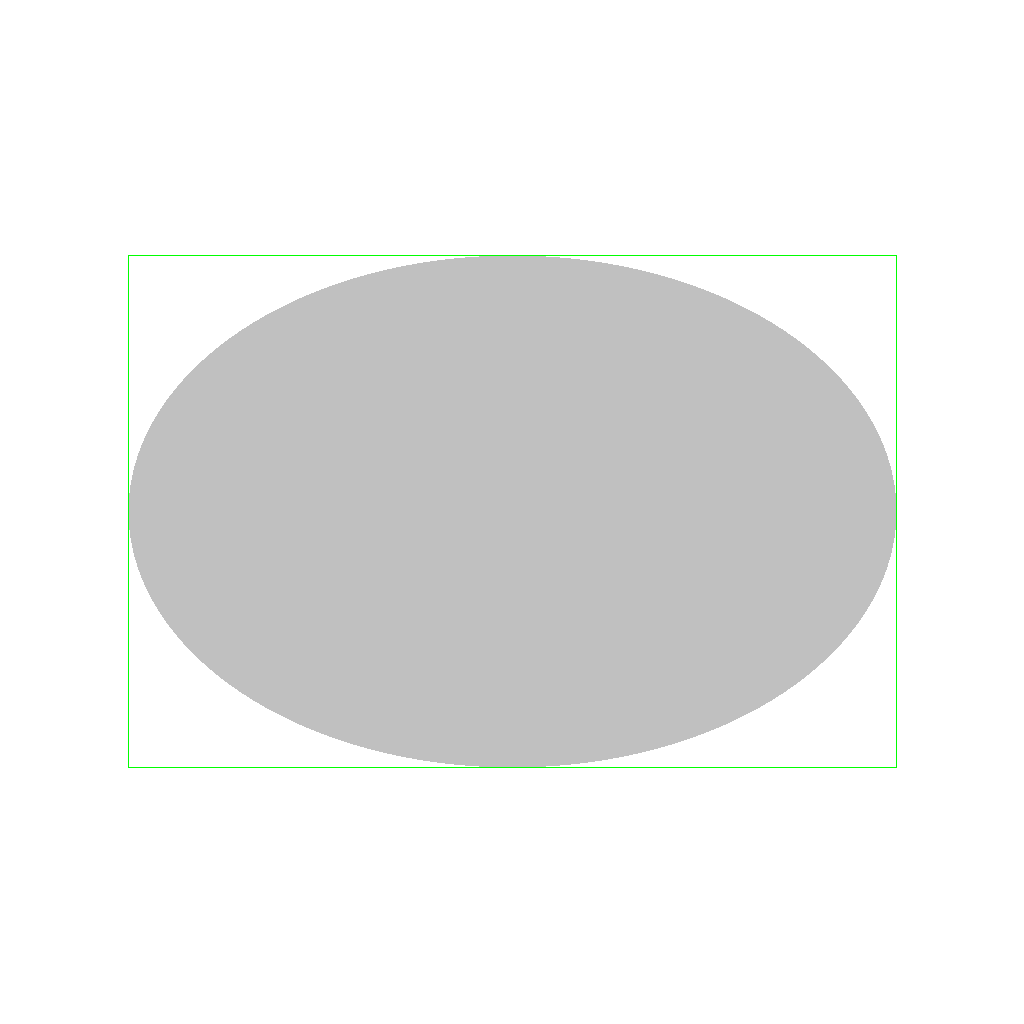

椭圆
AABBdata AABB()
{
AABBdata res;
double cos_ = cos(theta);
double sin_ = sin(theta);
double dx = max(abs(a * cos_ - b * sin_), abs(a * cos_ + b * sin_));
double dy = max(abs(a * sin_ + b * cos_), abs(a * sin_ - b * cos_));
res.xMin = center.x - dx;
res.yMin = center.y - dy;
res.xMax = center.x + dx;
res.yMax = center.y + dy;
return res;
}

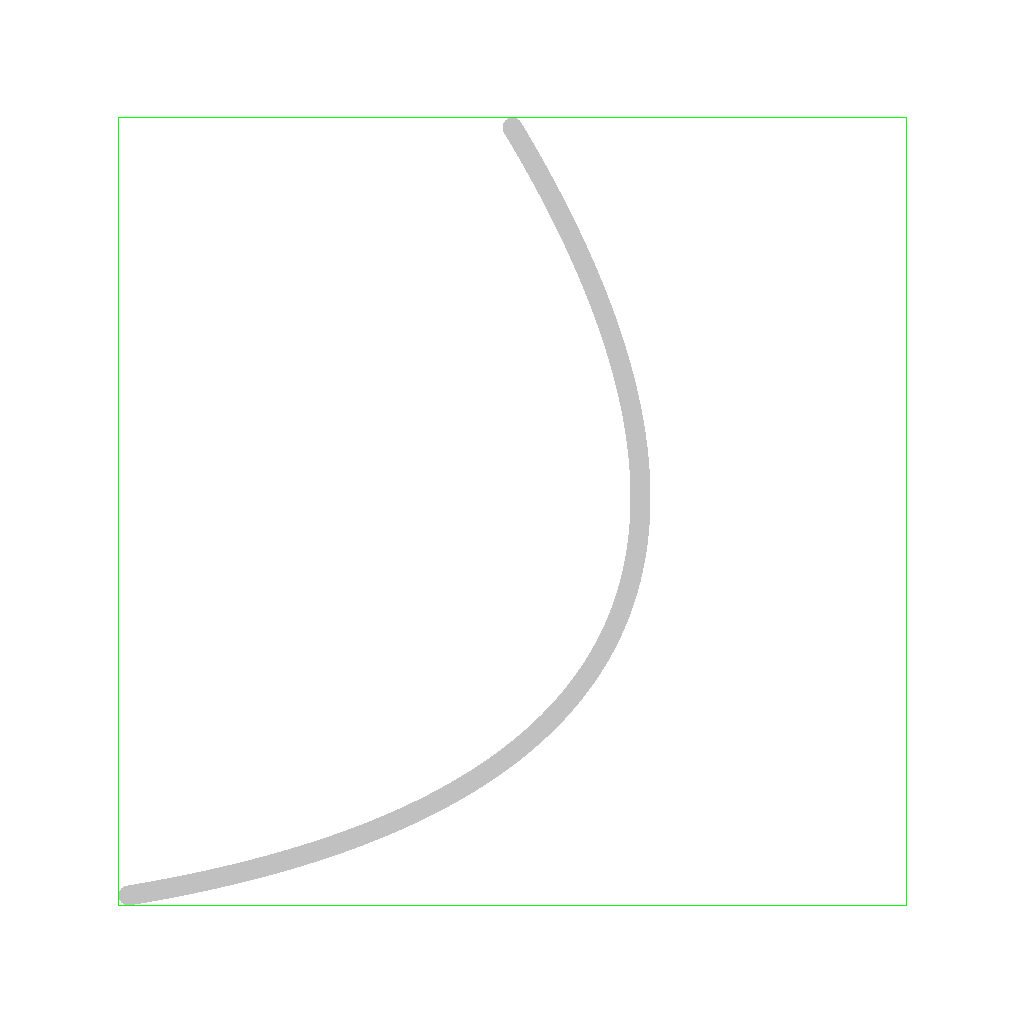

二阶贝塞尔曲线
AABBdata AABB()
{
AABBdata res;
res.xMin = min(min(A.x, B.x), C.x);
res.yMin = min(min(A.y, B.y), C.y);
res.xMax = max(max(A.x, B.x), C.x);
res.yMax = max(max(A.y, B.y), C.y);
return res;
}
基本操作
实行了基本操作（如上一篇 用C++画图（三）：基本图形 中介绍的圆化和环化）之后，对应的AABB包围盒会发生变化，在父类中定义一个方法 AABBdata tAABB() 来计算变换后的AABB：
AABBdata tAABB()
{
AABBdata res = AABB();
res.xMin -= attribute.roundedRadius + (attribute.annularRadius >= 0 ? attribute.annularRadius : 0);
res.yMin -= attribute.roundedRadius + (attribute.annularRadius >= 0 ? attribute.annularRadius : 0);
res.xMax += attribute.roundedRadius + (attribute.annularRadius >= 0 ? attribute.annularRadius : 0);
res.yMax += attribute.roundedRadius + (attribute.annularRadius >= 0 ? attribute.annularRadius : 0);
return res;
}
画布绘制
有了AABB包围盒之后，就可以直接根据AABB来缩小画布上填充的计算范围，这样一来我们可以利用多态性在 Image 中实现针对所有 Figure 的绘制，算法如下：
Image& draw(Figure& s)
{
Figure::AABBdata b = s.tAABB();
//裁剪，避免溢出
int xMin = max((int)floor(b.xMin), 0);
int yMin = max((int)floor(b.yMin), 0);
int xMax = min((int)ceil(b.xMax), (int)width - 1);
int yMax = min((int)ceil(b.yMax), (int)height - 1);
for (int u = xMin; u <= xMax; u++)
for (int v = yMin; v <= yMax; v++)
{
double SDF = s.tSDF({u, v});
if (SDF < 0)
setPixel(u, v, s.getAttribute().color);
}
return *this;
}
代码
本节代码请查看：🔗Github: JeffreyXiang/DrawWithCpp
总结
本篇我们介绍了AABB，即轴向平行包围盒，以及它在优化计算中的作用。接着完成了各个基本图形的AABB计算方法，并利用多态性实现在画布中根据AABB直接绘制基本图形。
预告
可能会先讲如何加入文字，大概率是以点阵字库的方式，因为要先完成一个画图的程序来配合我的第一个应用——离散傅里叶变换计算器。
